Контрольная работа по начертательной геометрии, МИИТ

Московский государственный университет путей сообщения (МГУПС)


Контрольная работа№2  «ПРЕОБРАЗОВАНИЯ ЭПЮРА»

Определить проекции и натуральную величину сечения многогранника плоскостью.


РЕШЕНИЕ:

1) По заданным координатам в таблице с вариантами строим проекции  пирамиды SABC и плоскости а.

mgups4_12) Плоскость находится в общем положении относительно плоскостей проекций, поэтому нужно сделать замену плоскостей проекций П1 /П4 перпендикулярно П1, тогда плоскость a на Пбудет проецирующей, и сечение пирамиды 1-2-3 будет лежать в проекции секущей плоскости

mgups4_2

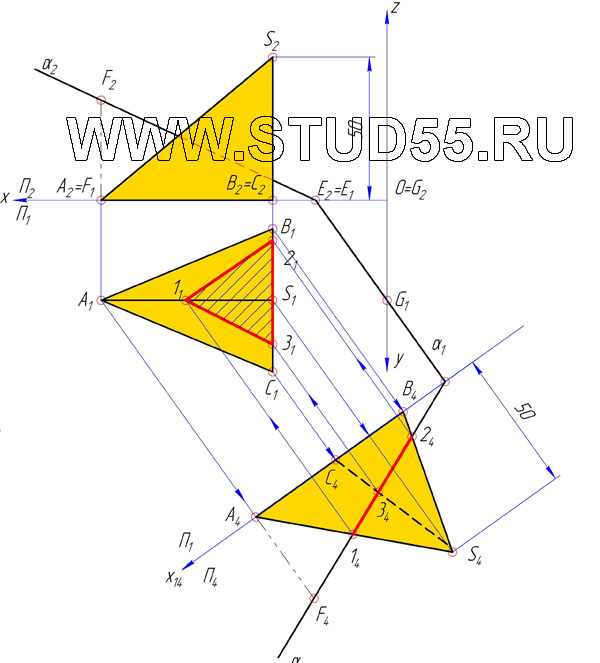

3) По линиям связи найденное сечение 14 -24 -34 получаем в горизонтальной плоскости проекций П2 на соответствующих ребрах получаем проекции точек 11 (на A1 S1 ), 21(на S1 B 1) и 31 (на S 1C1 ).
mgups4_3

4) Аналогично по линиям связи получаем проекцию сечения во фронтальной плоскости проекций П2 . Точку 12 с А1S1 переносим на A2S2, а чтобы получить проекции 22 и 32 необходимо взять  ординаты по высоте z2 и z3 c плоскости П4 и отложить по лини связи от оси х на S2B2 =S2C2
mgups4_4

4) Определяем натуральную величину сечения 15-25-35, для этого необходимо сделать замену плоскостей проекций П4/П5 параллельно 14-24-34. Ординаты по оси y (напр. y1) берем с плоскости П1 и откладываем на плоскости П5, таким образом получаем все проекции точек 15-2 5-35 .
mgups4_5
